確保高速貼片機處于最佳運行狀態，是高速貼片機日常使用管理過程中的一個主要任務，高速貼片機元件識別錯誤時應如何排除？下面小編為大家介紹一下高速貼片機元件識別錯誤的排除方法，希望能給到大家?guī)椭?/span>

一、高速貼片機的視覺檢測系統由兩部分組成：元件厚度檢測系統和光學識別系統，所以在分析高速貼片機識別錯誤對應從這兩方面入手。

1、高速貼片機元件厚度檢測錯誤

元件厚度檢測是通過安裝在機構上的線性傳感器，對器件的側面進行檢測，并與元件庫中設定的厚度值進行比較，可判斷出元件的不良吸取狀態(立片、側吸、斜吸、漏吸等)，當元件庫中設定的厚度值與實測值超出允許的誤差范圍時，會出現厚度檢測不良，導致元件損耗，因此正確設定元件庫中元件厚度至關重要，同時還要經常對線性傳感器進行清潔，以防止粘附其上的粉塵、雜物、油污等影響器件的厚度及吸取狀態的檢測。

2、高速貼片機元件視覺檢測錯誤

高速貼片機光學識別系統是固定安裝在一個仰視CCD攝像系統，它是在貼裝頭的旋轉過程中經攝像頭識別元件外形輪廓而光學成像，同時把相對于攝像機的器件中心位置和旋轉角度測量并記錄下來，傳遞給傳動控制系統，從而進行x、y坐標位置偏差與θ角度偏差的補償，其優點在于精確性與可適用于各種規格形狀器件的靈活性。它有背光識別方式和前光識別方式兩種，前光識別以元件引線為識別依據，識別精度不受吸嘴大小的影響，可清晰地檢測出器件的電極位置，即使引腳隱藏于元件外形內的器件PLCC、SOJ等也可準確貼裝，而背光識別是以元件外形為識別依據，主要用來識別片式阻容元件和三極管等，識別精度會受吸嘴尺寸的影響。

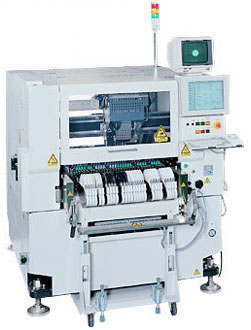

貼片機

二、高速貼片機元件視覺檢測錯誤的可能原因有：

1、貼片機吸嘴的影響

當采用背光識別時，若吸嘴外形大于器件輪廓時，圖像中會有吸嘴的輪廓，識別系統會把吸嘴輪廓當作元件的一部分，從而影響到元件識別對中。解決方法要視具體的情況而定：

a、若吸嘴外徑大于器件尺寸、則換用外徑較小的吸嘴。

b、吸嘴位置偏差導致吸嘴外形伸出到器件輪廓，調整料位偏差。貼片機具有元件吸取位置自動校正的功能，通過連續測量某元件的吸取位置，計算出平均誤差并自動產生修正值加以補償，該修正值存放在Feeder(B)Offest中，在該數據庫中存放有每個料位自動生成的修正值，將該元件所在料位偏差值清零即可解決問題。

2、貼片機元件庫參數設置不當。

這通常是由于換料時元件外形不一致造成，需要對識別參數重新檢查設定，檢查項目包括元件外形和尺寸等等，一個有效解決辦法是讓視覺系統"學習"一遍元件外形，系統將自對地產生類似CAD的綜合描述，此方法快捷有效，另外若來料尺寸一致性不好，可適當增大容許誤差(tolerance)。

3、貼片機光圈光源的影響。

光圈光源的使用較長一段時間后光源強度會逐漸下降，因為光源強度與固態攝像轉換的灰度值成正比，而采用灰度值大，數字化圖像與人觀察到的視圖越接近，所以隨著光源強度的減小，灰度值也相應減少，但機器內的灰度值不會隨著光源強度的減小而減小，只有定期校正檢測，灰度值才會與光源強度成正比，當光源強度削弱到無法識別元件時，就需要更換燈泡。

4、鏡頭上異物的影響。

在光圈上面有個玻璃鏡片，其作用是防止灰塵進入光圈內，影響光源強度，但如果在玻璃鏡片上有灰塵、元件等異物，同樣也影響光源強度，光源強度低，灰度值低。這樣也容易導致識別不良發生，貼片機要注意鏡頭和各種鏡片的清潔。

5、反光板的影響。

反光板只是對背光才起作用，當反光板上有灰塵時，反射時攝像機的光源強度減小，灰度值也小，這樣易出現識別不良，導致元件損耗，反光板是需要定期擦試的部件。
